Kompaktes Messgerät zur berührungslosen Bestimmung der Geradheit (Säbelmessung)

Der Bandsäbel ist ein wichtiges Qualitätsmerkmal. Nicht nur die Qualität des Coils wird über einen minimalen Säbel bestimmt. Bei der Überschreitung eines bestimmten Limits kann das Band die mechanische Bandführung in der Anlage berühren und dadurch Band- und/oder Linienschäden verursachen. Eine regelmäßige Prüfung des Säbels empfiehlt sich für Spaltlinien oder im Einlauf von Stanzbiegelinien.

Ihre Vorteile

Blech verarbeitende Unternhemen erhalten mit dem portablen System die Möglichkeit, sich mit geringem Aufwand, schnell und zuverlässig von der Exakheit Ihrer Bleche zu überzeugen. Dieses selbsterklärende Messsystem bietet hohe und wiederholbare Genauigkeit, transparenz sowie Sicherstellung der geforderten Qualität.

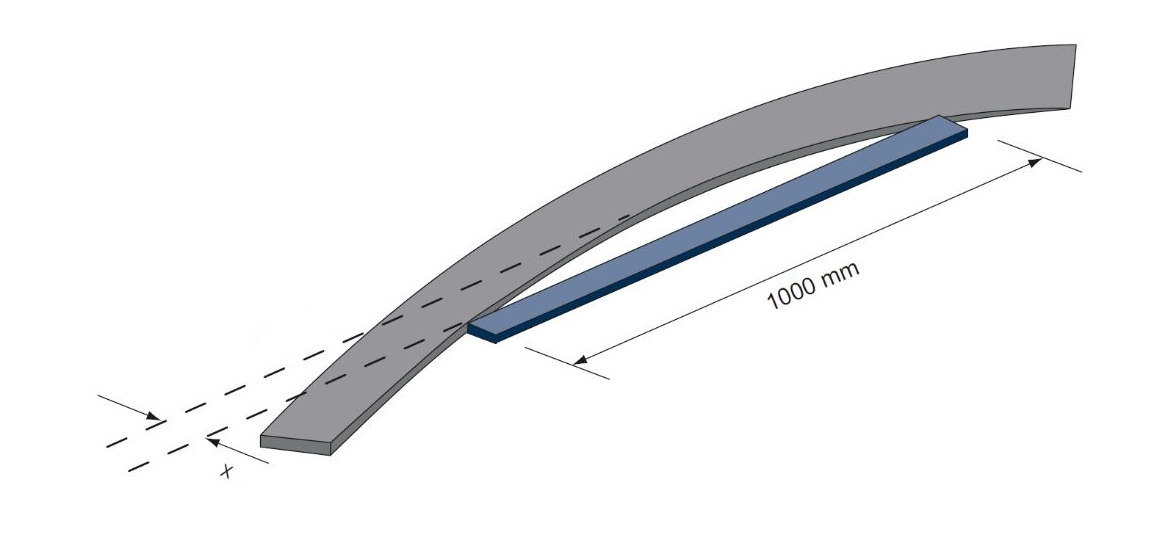

Das Blech wird an zwei Anschlagbolzen mit 1m Abstand angelegt. Ein mittiger Sensor zeigt den Wert der Abweichung an einem Display an und kann optional per Schnittstellen weiterverarbeitet werden. Eine Windows-Software kann die Daten sammeln, teballarisch anzeigen und einen Verlaufstrend anzeigen.
